變壓器油色譜在線監測系統是基于氣相色譜技術的變壓器油中溶解氣體在線監測產品。系統能按確定的周期在線檢測出變壓器油中溶解H₂、CO、CO₂、CH₄、C₂H₂、C₂H₄、C₂H₆等全組分氣體的含量。并通過專家系統判斷是否存在潛伏性故障，是過熱性故障還是放電性故障，并按設定的報警值進行聲光報警。便于及時了解到變壓器運行狀態。

• 監測變壓器、電抗器等充油高壓電氣設備絕緣油中的氫氣(H₂)、--氧化碳(CO)、甲烷(CH₄)、乙炔(C₂H₂)、 乙烯(CH₄)、 乙烷(C₂H₆)、 二氧化碳(CO₂)、微水(H₂O選配)及總烴、總可燃?xì)怏w含量等，并實時分析、診斷變壓器/電抗器等的運行工況。

• 支持自定義采樣周期。

• 支持氣體組分越限報警功能。

• 支持IEC61850通信協議和Modbus通信協議。

• 結合本司的在線監測數據平臺可提供濃度、絕對產氣速率、相對產氣速率等數據。

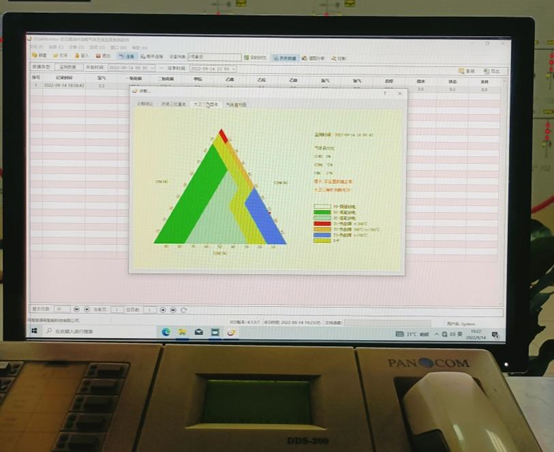

• 查詢，并提供列表、單一組分顯示、多組分同時顯示、直方圖、大衛三角形、三比值立方圖、趨勢圖等以供分析。

• 性能指標滿足國家電網公司企業標準Q/GDW540.1和GDW540.2。

•  裝置通過中國電科院入網測試。

• 采用自主研發的專用變壓器油色譜柱，提高氣體組分的分離度。

•  采用穩定的專用半導體檢測器，提高氣體組分的測量精度和準確度。

• 采用自主研發的真空脫氣裝置、脫氣速度快，脫氣效率穩定。

• 采用世界頂級進樣閥組件，保證每次進樣的重復性和一致性。

• 采用多重溫控， 提高色譜圖譜的穩定性。

•  采用獨特的尋峰技術，能夠排除各種干擾影響。

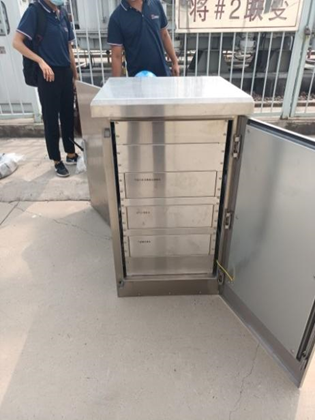

• 采用自 主研發的保溫隔熱防潮防風沙機箱，防護等級達到IP55。

• 系統結構緊湊，操作方便舒適，安裝維護簡易。

•   成熟可靠 標準的通信方式，采用標準通信網絡協議。

•  具備兩個以太網接口， 一個以太網口與電科院在線監測終端通信，滿足12通信規約；另一個以太網口為預留，與站內綜合應用服務器通信，滿足IEC61850通信規約。
