產品概述

局部放電故障是電力設備常見的故障類型，利用局部放電在線監測系統對變壓器(電抗器)局部放電信號進行實時監測，并對測量的數據進行分析處理和綜合判斷，實時更新變壓器(電抗器)的絕緣狀態評估報告，后續根據監測結果安排檢修計劃，避免由于設備故障而導致重大電網事故發生，以最低維護成本來保證系統的正常運行。

產品功能

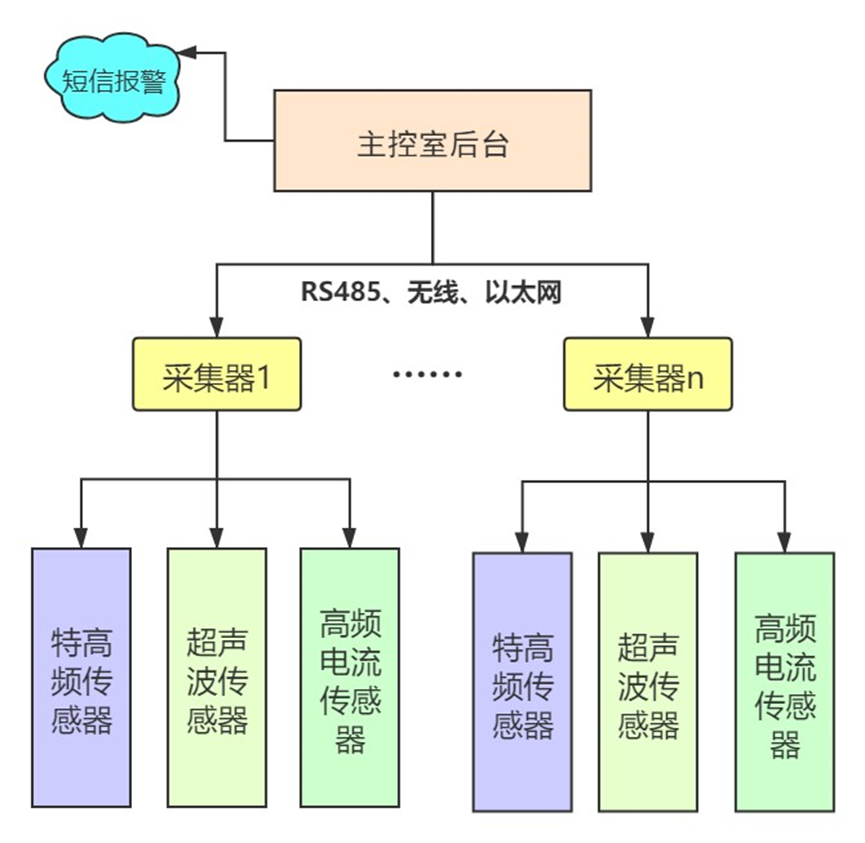

超聲波、特高頻、高頻電流綜合監測；
雙曲線故障點定位系統；
局部放電故障分析和預警；
可采用電池供電或有線供電模式，數據無線傳輸；
傳感器無需布線，安裝便捷；

技術特點

全球領先的變壓器局部放電故障定位分析系統，故障點分析精準；
高穩定的抗干擾傳感器，采集數據可靠；
綜合檢測算法，極大降低誤報漏報；
歷史數據分析，提供絕緣故障發展趨勢，提前預警，避免事故

技術參數

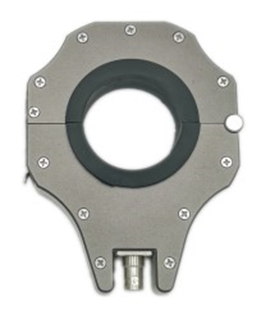

參數	超聲波傳感器	特高頻傳感器	高頻電流傳感器
峰值/均值靈敏度	≥60/40dB(V/(m/s)	≥70/60dB(V/(m/s))	≥65/60dB(V/(m/s))
頻率范圍	80kHz~200 kHz	300~1500MHz	0.3MHZ~100MHz
分辨率	1dB	1dB	1dB
定向控制	可外加可彎式探頭傳感器、空氣集波器式傳感器		可定制300MHz
采樣率	≥100MS/s	16Bit,250MS/s	≥100MS/s
平均傳輸阻抗			≥10mV/mA
檢測靈敏度	≤5pC	≤7V/m(17dBV/m)	≤5pC
工作溫度	-45C~+80°C	-45°C~+80°C	-45°C~+80C
通訊方式	RS485/無線	RS485/無線	RS485/無線
供電方式	DC12V/鋰電池	DC12V/鋰電池	DC12V/鋰電池
